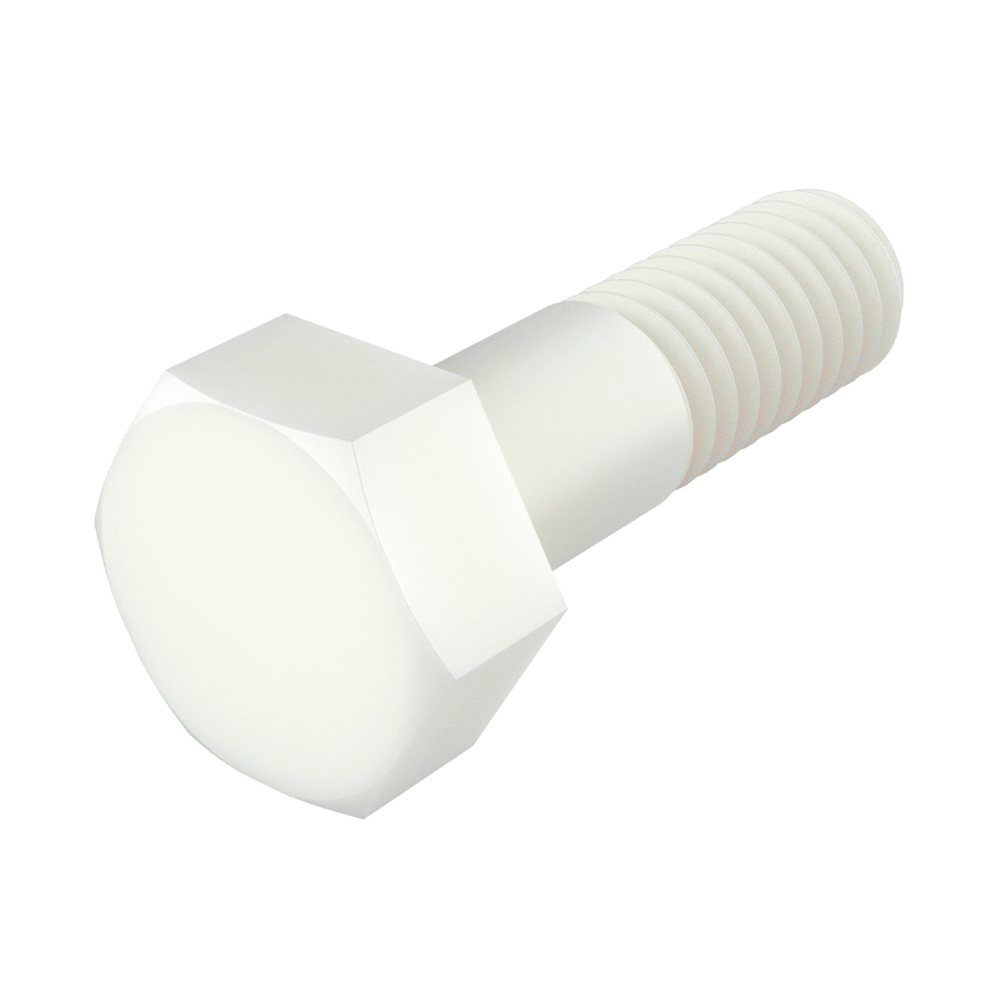

Our MTCHP partial metric thread screws with hex head, similar to DIN 34810 (DIN 931) / ISO 4014, are manufactured in various engineering materials that promote properties such as chemical, mechanical, oxidation resistance, etc.

These hexagonal screws are available in PA66 (Polyamide 66 “Nylon”), PP (Polypropylene), POM (Acetal Resin), PVDF (Polyvinylidene Fluoride), PEEK (Polyetheretherketone) and PAGF (Polyamide with the possibility of up to 50% fiberglass).

 RAL colors manufactured

Drawing PDF:
UL94:   V2
IP:
RoHS:
Measures expressed in: Millimeters
Video:


Reference
Metric Thread
L1
L
A
H
Similar DIN
Simliar ISO



More
Info.
03100302000 M3 12,00 14,00 5,50 2,00 DIN 34810 (931) ISO 4014
03100302001 M3 20,00 22,00 5,50 3,00 DIN 34810 (931) ISO 4014
03100302002 M3 18,00 28,00 5,50 3,00 DIN 34810 (931) ISO 4014
03100302003 M3 30,00 34,00 5,50 3,00 DIN 34810 (931) ISO 4014
03100302004 M3 12,00 40,00 5,50 3,00 DIN 34810 (931) ISO 4014
03100302005 M3 30,00 45,00 5,50 3,00 DIN 34810 (931) ISO 4014
03100302006 M4 30,00 35,00 7,00 2,80 DIN 34810 (931) ISO 4014
03100302007 M4 40,00 45,00 7,00 2,80 DIN 34810 (931) ISO 4014
03100302008 M4 40,00 50,00 7,00 2,80 DIN 34810 (931) ISO 4014
03100302009 M4 30,00 55,00 7,00 2,80 DIN 34810 (931) ISO 4014
03100302010 M4 30,00 60,00 7,00 2,80 DIN 34810 (931) ISO 4014
03100302011 M4 30,00 70,00 7,00 2,80 DIN 34810 (931) ISO 4014
03100302012 M5 17,00 18,00 8,00 3,50 DIN 34810 (931) ISO 4014
03100302013 M5 40,00 55,00 8,00 3,50 DIN 34810 (931) ISO 4014
03100302014 M5 40,00 60,00 8,00 3,50 DIN 34810 (931) ISO 4014
03100302015 M5 50,00 65,00 8,00 3,50 DIN 34810 (931) ISO 4014
03100302016 M5 50,00 70,00 8,00 3,50 DIN 34810 (931) ISO 4014
03100302017 M5 40,00 80,00 8,00 3,50 DIN 34810 (931) ISO 4014
03100302018 M6 30,00 35,00 10,00 4,00 DIN 34810 (931) ISO 4014
03100302019 M6 50,00 55,00 10,00 4,00 DIN 34810 (931) ISO 4014
03100302020 M6 55,00 60,00 10,00 4,00 DIN 34810 (931) ISO 4014
03100302021 M6 55,00 65,00 10,00 4,00 DIN 34810 (931) ISO 4014
03100302022 M6 70,00 55,00 10,00 4,00 DIN 34810 (931) ISO 4014
03100302023 M6 50,00 75,00 10,00 4,00 DIN 34810 (931) ISO 4014
03100302024 M6 50,00 80,00 10,00 4,00 DIN 34810 (931) ISO 4014
03100302025 M6 50,00 90,00 10,00 4,00 DIN 34810 (931) ISO 4014
03100302026 M6 50,00 100,00 10,00 4,00 DIN 34810 (931) ISO 4014
03100302027 M8 20,00 26,00 13,00 5,30 DIN 34810 (931) ISO 4014
03100302028 M8 50,00 55,00 13,00 5,30 DIN 34810 (931) ISO 4014
03100302029 M8 65,00 70,00 13,00 5,30 DIN 34810 (931) ISO 4014
03100302030 M8 65,00 75,00 13,00 5,30 DIN 34810 (931) ISO 4014
03100302031 M8 65,00 80,00 13,00 5,30 DIN 34810 (931) ISO 4014
03100302032 M8 65,00 90,00 13,00 5,30 DIN 34810 (931) ISO 4014
03100302033 M8 65,00 100,00 13,00 5,30 DIN 34810 (931) ISO 4014
03100302034 M8 60,00 110,00 13,00 5,30 DIN 34810 (931) ISO 4014
03100302035 M10 8,00 13,00 17,00 6,40 DIN 34810 (931) ISO 4014
03100302036 M10 40,00 45,00 17,00 6,40 DIN 34810 (931) ISO 4014
03100302037 M10 50,00 55,00 17,00 6,40 DIN 34810 (931) ISO 4014
03100302038 M10 50,00 60,00 17,00 6,40 DIN 34810 (931) ISO 4014
03100302039 M10 50,00 65,00 17,00 6,40 DIN 34810 (931) ISO 4014
03100302040 M10 50,00 70,00 17,00 6,40 DIN 34810 (931) ISO 4014
03100302041 M10 50,00 80,00 17,00 6,40 DIN 34810 (931) ISO 4014
03100302042 M10 50,00 85,00 17,00 6,40 DIN 34810 (931) ISO 4014
03100302043 M10 50,00 100,00 17,00 6,40 DIN 34810 (931) ISO 4014
03100302044 M12 60,00 70,00 19,00 7,50 DIN 34810 (931) ISO 4014
03100302045 M12 60,00 75,00 19,00 7,50 DIN 34810 (931) ISO 4014
03100302046 M12 40,00 80,00 19,00 7,50 DIN 34810 (931) ISO 4014
03100302047 M12 50,00 90,00 19,00 7,50 DIN 34810 (931) ISO 4014
03100302048 M12 60,00 100,00 19,00 7,50 DIN 34810 (931) ISO 4014
03100302049 M16 30,00 35,00 24,00 10,00 DIN 34810 (931) ISO 4014
03100302050 M16 40,00 45,00 24,00 10,00 DIN 34810 (931) ISO 4014
03100302051 M16 40,00 50,00 24,00 10,00 DIN 34810 (931) ISO 4014
03100302052 M16 40,00 55,00 24,00 10,00 DIN 34810 (931) ISO 4014
03100302053 M16 60,00 65,00 24,00 10,00 DIN 34810 (931) ISO 4014
03100302054 M16 70,00 75,00 24,00 10,00 DIN 34810 (931) ISO 4014
03100302055 M16 70,00 80,00 24,00 10,00 DIN 34810 (931) ISO 4014
03100302056 M16 70,00 90,00 24,00 10,00 DIN 34810 (931) ISO 4014
